Accessoires de vidéosurveillance au Maroc : câble, alimentation, disques et switches PoE

Le coaxial de vidéosurveillance n'est pas du câble d'antenne. Sa section, son blindage et la qualité de son âme décident de la distance maximale exploitable.

Ce que donne un câble insuffisant : l'image ne disparaît pas, elle se dégrade. D'abord un léger flou, puis des instabilités, enfin des pertes intermittentes. Aucune panne franche ne met sur la piste, et on soupçonne la caméra pendant des semaines.

Nos trois références couvrent les usages courants, de la liaison courte en intérieur au tirage extérieur de plusieurs dizaines de mètres, à partir de 5 DH.

Achetez au touret plutôt qu'au mètre dès que le chantier dépasse quelques caméras : les chutes servent toujours, et les raccords intermédiaires sont la première cause de dégradation du signal.

Chaque caméra analogique demande deux connecteurs BNC, un à chaque bout. C'est la pièce la moins chère de l'installation et la plus fréquemment fautive.

Le sertissage se fait avec la pince prévue pour la référence de câble. Une pince approximative produit une jonction qui tient parfaitement au montage — et lâche à la première dilatation d'été, souvent des mois plus tard.

Les outils changent tout : un dénudeur calibré retire la gaine sans entamer le blindage, et un compresseur de connecteur donne un sertissage régulier. Comptez 360 DH par outil — le prix d'un déplacement de dépannage.

Un connecteur par référence de câble : nos BNC sont déclinés par diamètre. Un connecteur mal apparié serre mal et laisse passer les perturbations.

Un balun convertit le signal vidéo pour qu'il circule sur une paire torsadée de câble réseau au lieu du coaxial. Deux baluns par caméra, un à chaque extrémité.

Quand c'est la bonne solution : un bâtiment déjà câblé en UTP mais pas en coaxial, ou une liaison longue où le câble réseau revient moins cher au mètre. C'est aussi plus simple à tirer dans des gaines encombrées.

Passif ou actif : le balun passif ne demande aucune alimentation et convient jusqu'à quelques centaines de mètres. Au-delà, ou en environnement perturbé, un modèle actif s'impose.

Attention à la résolution : nos modèles sont déclinés selon le nombre de mégapixels supporté. Un balun prévu pour du 1080p bridera une caméra 4 MP sans le signaler — à partir de 58 DH pour un modèle 4 MP.

En analogique, chaque caméra a besoin de son 12 V. Un boîtier d'alimentation multivoies centralise tout dans le coffret plutôt que de multiplier les blocs et les prises.

Le piège classique : additionner la consommation nominale des caméras et acheter juste ce qu'il faut. La nuit, l'éclairage infrarouge s'allume et la consommation grimpe — les caméras redémarrent alors en boucle, de nuit seulement.

La règle : dimensionnez sur la consommation infrarouge allumé, avec 30 % de marge. Un boîtier 9 canaux 12 V 10 A couvre confortablement huit caméras.

La chute de tension est l'autre moitié du problème : sur une longue liaison, la tension arrive affaiblie. C'est la section du câble d'alimentation qui corrige cela, pas la puissance du boîtier.

Nos alimentations vont de 199 DH pour un bloc 12 V 5 A à 249 DH pour un boîtier 9 canaux.

Une caméra extérieure est étanche ; ses raccordements ne le sont pas. C'est par eux que l'eau entre, et c'est le mode de défaillance le plus courant des poses extérieures.

La boîte de jonction étanche loge les connecteurs derrière la caméra et protège la liaison. À partir de 155 DH, elle évite le remplacement d'une caméra qui n'avait rien.

Les supports : mural, sur poteau, en angle ou au plafond. Un support de poteau se choisit sur le diamètre réel du mât, pas au jugé — le collier n'est pas universel.

Un point d'installation souvent négligé : ne laissez pas le câble en appui sur une arête de tôle ou de rail. La dilatation quotidienne finit par le cisailler, et la panne arrive deux ans plus tard sans explication apparente.

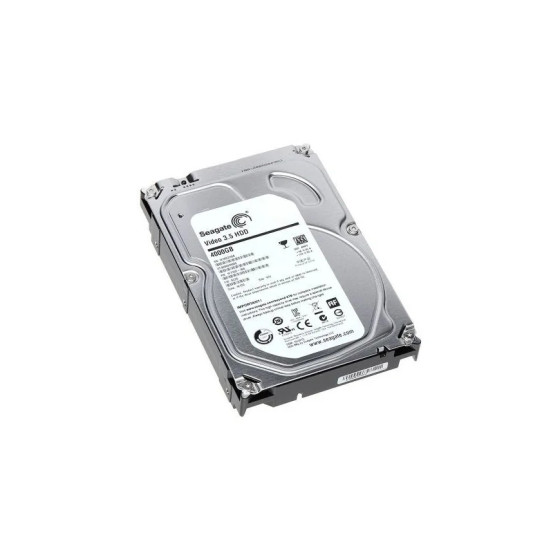

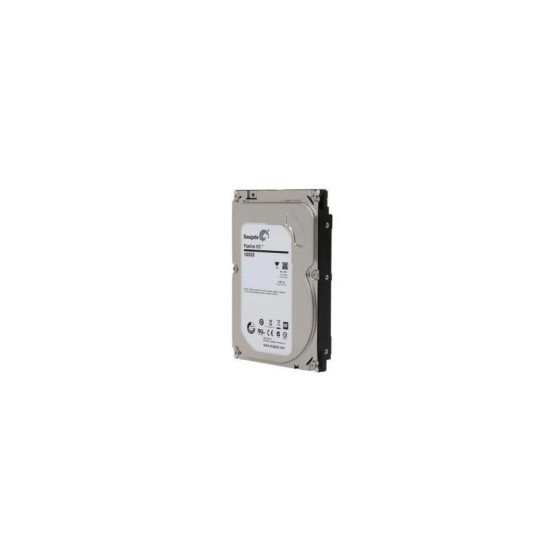

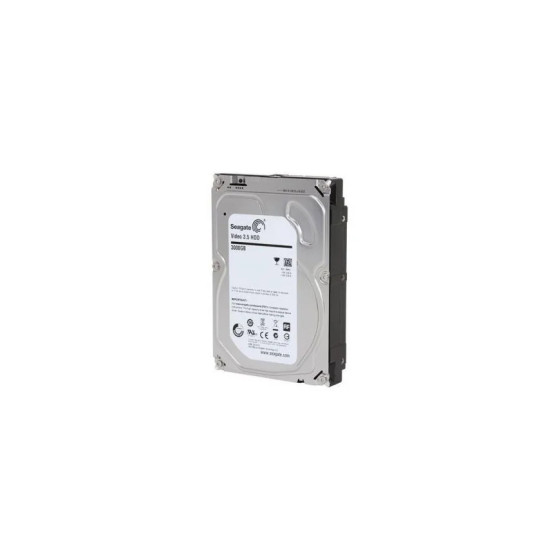

Un enregistreur écrit en continu, 24 heures sur 24, et réécrit sans cesse par-dessus les images les plus anciennes. C'est l'usage le plus dur qui existe pour un disque dur.

Un disque de bureau s'y use en quelques mois. Il ne prévient pas : il devient illisible le jour où l'on cherche une séquence précise — c'est-à-dire le seul jour où l'installation devait servir.

Les disques de surveillance sont conçus pour la charge de travail continue, la gestion de plusieurs flux simultanés et une temporisation d'erreur adaptée. Notre gamme va de 1 à 8 To, de 650 à 3 900 DH.

Dimensionner : partez de la durée de conservation souhaitée — 15 ou 30 jours — multipliée par le nombre de caméras et leur résolution. Passer de 2 MP à 4K divise l'autonomie par trois environ.

Contrôlez la relecture tous les trois mois. Un enregistrement jamais vérifié est une sauvegarde qu'on suppose exister.

En vidéosurveillance IP, le switch PoE transporte l'image et l'alimentation sur un seul câble réseau par caméra. Il remplace à lui seul le coaxial et le boîtier d'alimentation.

Comptez le budget de puissance, pas seulement les ports. Un switch 8 ports PoE a une enveloppe totale en watts : huit caméras à projecteur infrarouge peuvent la dépasser alors qu'aucun port n'est en cause.

Distance : le PoE porte à 100 mètres en câble réseau. Certains modèles proposent un mode étendu qui double cette portée en réduisant le débit — suffisant pour une caméra.

Administrable ou non : un switch non administrable suffit pour quelques caméras sur un réseau dédié. Dès qu'il faut isoler la vidéosurveillance du réseau bureautique, il faut un modèle administrable.

Notre gamme va de 468 DH pour un 8 ports Gigabit à 4 370 DH pour un 24 ports PoE administrable. Voyez aussi nos switches réseau et notre guide « Choisir un switch réseau ».

Le testeur d'installation se branche au pied de la caméra et affiche son image sans remonter jusqu'à l'enregistreur. Il permet de régler le cadrage seul, depuis l'échelle, au lieu de descendre vérifier à chaque essai.

Ce qu'il permet aussi : distinguer immédiatement une caméra défaillante d'un problème de câble ou d'enregistreur — la question qui fait perdre le plus de temps en dépannage.

Le clavier de commande pilote les caméras motorisées et les dômes depuis un poste de surveillance, avec un joystick plutôt qu'à la souris. Indispensable dès qu'un opérateur suit les images en direct.

Les microphones déportés ajoutent le son à une caméra qui ne l'a pas. Attention : l'enregistrement sonore est plus encadré que l'image par la loi 09-08 et la CNDP — l'affichage doit le mentionner explicitement.
