Coffrets et protection solaire au Maroc : parafoudres DC, sectionneurs et différentiels

Parafoudre DC : il écoule vers la terre les surtensions venues du champ. C'est la protection principale de l'onduleur, la pièce la plus coûteuse après les modules.

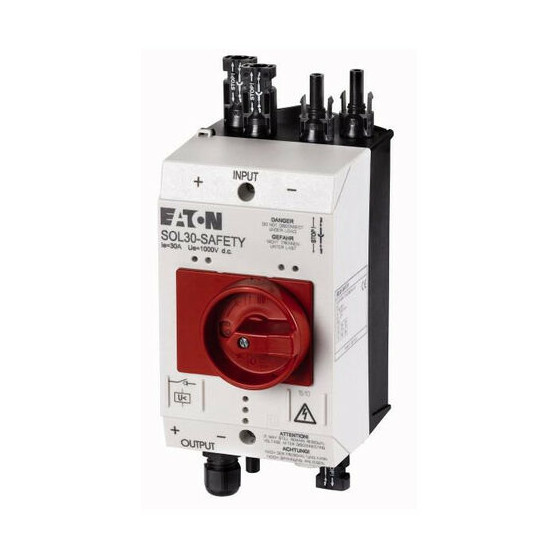

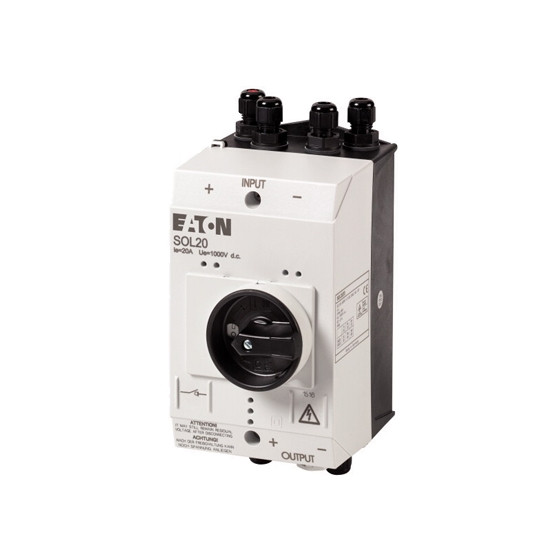

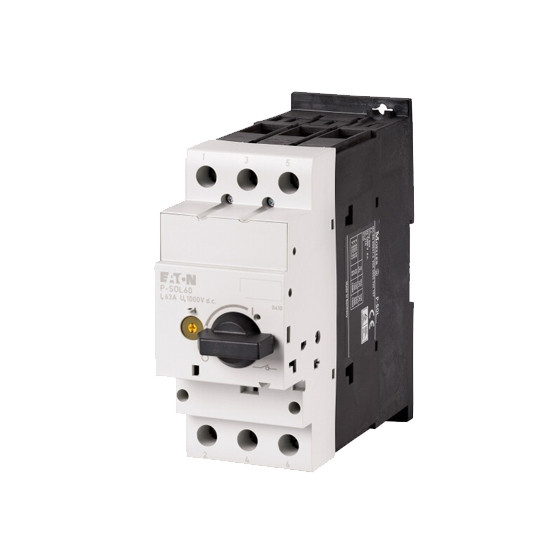

Interrupteur-sectionneur DC : il permet de couper sous charge pour intervenir en sécurité. Sans lui, débrancher un connecteur en pleine production crée un arc électrique — un vrai risque, pas une précaution théorique.

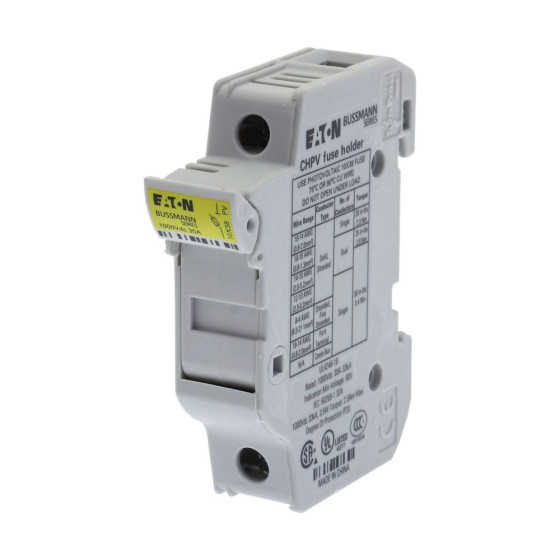

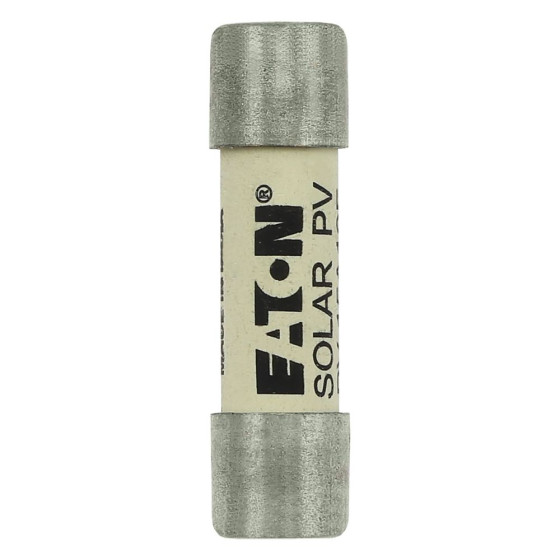

Fusibles de chaîne : nécessaires dès que trois chaînes ou plus sont mises en parallèle. Ils empêchent qu'une chaîne défaillante reçoive le courant des autres.

Point technique : un parafoudre DC n'est pas un parafoudre AC retourné. La tension continue ne s'éteint pas d'elle-même comme l'alternatif : le matériel doit être prévu pour le continu, avec la tension du champ.

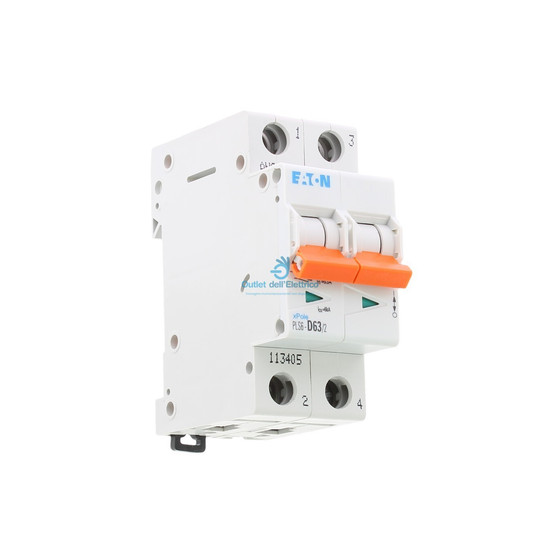

Disjoncteur dédié : il isole l'onduleur du tableau général et protège la ligne. Son calibre découle du courant nominal de l'onduleur.

Interrupteur différentiel : il protège les personnes. Le type doit correspondre à l'onduleur — certains modèles imposent un différentiel capable de détecter une composante continue.

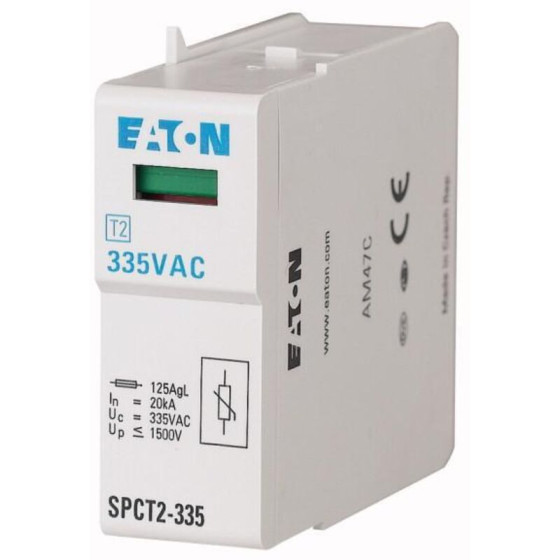

Parafoudre AC : il protège l'installation du bâtiment contre les surtensions transmises par le réseau.

Erreur fréquente : réutiliser le différentiel du tableau existant sans vérifier son type. Un différentiel inadapté se déclenche sans raison apparente, ou pire, ne se déclenche pas quand il faudrait.

Type 1 : pour les bâtiments équipés d'un paratonnerre, ou très exposés. Il encaisse un coup de foudre direct.

Type 2 : le cas courant. Il traite les surtensions induites — celles qui voyagent par les câbles après un impact voisin. C'est ce qu'on installe dans la grande majorité des cas.

Type 1+2 : combine les deux fonctions dans un seul appareil, utile quand la place manque dans le coffret.

Ce qui guide le choix : l'exposition du site, la présence d'un paratonnerre, et la longueur des câbles DC — plus la liaison entre le champ et l'onduleur est longue, plus elle capte.

Coffret préassemblé : parafoudre, sectionneur et bornier déjà câblés et testés, dans un boîtier adapté. Rapide à poser, sans erreur de câblage possible. C'est le choix pour une installation résidentielle standard.

Montage sur mesure : nécessaire dès que la configuration sort du cadre — plusieurs traqueurs, plusieurs chaînes, contraintes d'implantation, ou tableau existant à compléter.

À vérifier dans les deux cas : l'indice de protection du coffret selon son emplacement. Un coffret intérieur posé en façade ne tient pas la saison.

Un parafoudre écoule la surtension vers la terre. Si la prise de terre est mauvaise, il ne sert à rien — la surtension cherche un autre chemin, et le trouve dans l'onduleur.

Ce qu'il faut : une résistance de terre conforme, une liaison équipotentielle entre la structure du champ, les masses métalliques et le réseau de terre du bâtiment.

Erreur classique : poser un parafoudre neuf sur une terre ancienne jamais vérifiée. Le contrôle de la terre fait partie de l'installation, pas des options.

Souvent, oui. Ajouter des modules modifie la tension et le courant côté continu — les deux paramètres sur lesquels le parafoudre et le sectionneur ont été choisis.

Trois vérifications avant extension :
• la tension maximale du champ reste sous celle admise par le parafoudre DC
• le sectionneur supporte le nouveau courant
• des fusibles de chaîne deviennent nécessaires si l'on dépasse deux chaînes en parallèle

Étendre un champ sans reprendre les protections est l'une des causes les plus fréquentes de panne d'onduleur après travaux.

Un parafoudre absorbe les surtensions et se dégrade à chaque épisode. Il ne dure pas indéfiniment.

Le voyant de fin de vie : la plupart des modèles portent un indicateur mécanique — une fenêtre qui passe du vert au rouge — visible sans outil. Il se regarde lors de la visite d'entretien.

Cartouches remplaçables : sur beaucoup de modèles, seule la cartouche se change, pas l'appareil entier. C'est une maintenance de quelques minutes.

Conséquence pratique : une installation dont le parafoudre est en fin de vie n'est plus protégée, même si tout fonctionne normalement.
