Baies, racks et PDU au Maroc : bandeaux de distribution Eaton

IEC pour une baie de serveurs : c'est le format natif des serveurs, switches et onduleurs, dont le cordon fourni s'y branche directement.

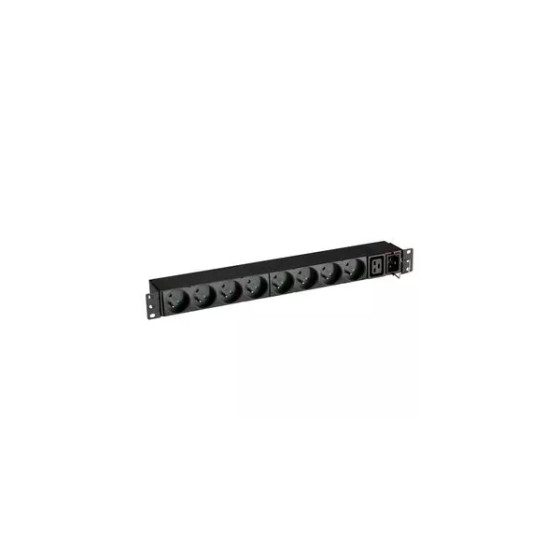

Prises françaises pour les équipements à bloc secteur externe : caméras, points d'accès, boîtiers divers.

Comptez vos cordons par type avant de choisir. Il n'existe pas d'adaptation propre, et un parc mixte réclame souvent deux bandeaux.

Comptez les équipements présents et ajoutez 30 % de marge. Une baie se remplit plus vite que prévu.

Attention aux alimentations redondantes : un serveur à double alimentation consomme deux prises, et il est censé les prendre sur deux bandeaux différents.

Et aux blocs secteur volumineux : un transformateur occupe parfois deux emplacements sur un bandeau à prises serrées.

Horizontal : plus simple, mais il occupe une ou deux unités de hauteur qui ne serviront plus à un équipement.

Vertical, sur le montant arrière : aucune unité utile consommée, et les cordons sont plus courts. À privilégier dès que la baie est bien remplie.

Dans les deux cas : à l'arrière, du côté où sortent les alimentations, et en vérifiant que la porte arrière se referme.

Certains modèles intègrent une protection contre les surtensions, utile contre les pics du réseau — fréquents au Maroc.

Mais elle ne remplace pas un onduleur : elle n'apporte aucune autonomie en cas de coupure, et n'assure aucun arrêt propre des serveurs.

Les équipements critiques se branchent sur l'onduleur, le reste directement sur le secteur.

Non. Un bandeau distribue, il ne crée pas de puissance. Multiplier les bandeaux sur une même ligne déplace le problème vers le disjoncteur, qui finira par sauter.

Additionnez la consommation de tous les équipements : elle ne doit dépasser ni l'intensité admissible du bandeau, ni celle de la ligne.

Si la ligne est saturée, c'est une nouvelle ligne qu'il faut, pas un bandeau de plus.

Nos quatre modèles Eaton se tiennent entre 2 200 et 2 240 DH.

L'écart de prix est négligeable : c'est le type de prises et le nombre de sorties qui décident, pas le budget.

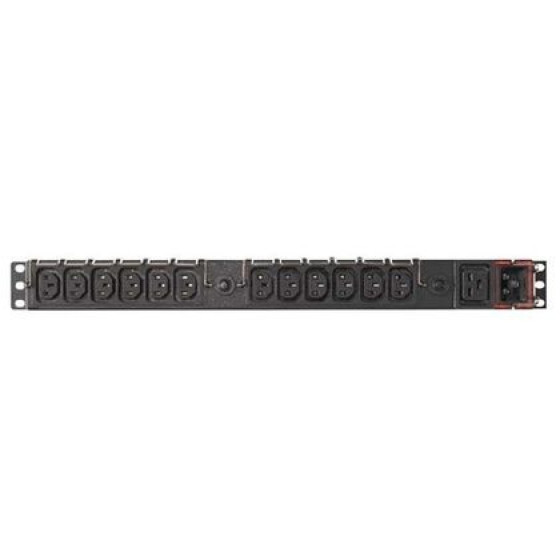

Le 12 sorties IEC, au même prix que le 8 prises françaises, est le choix par défaut d'une baie de serveurs.

C'est la cote qu'on découvre trop tard, une fois le matériel livré.

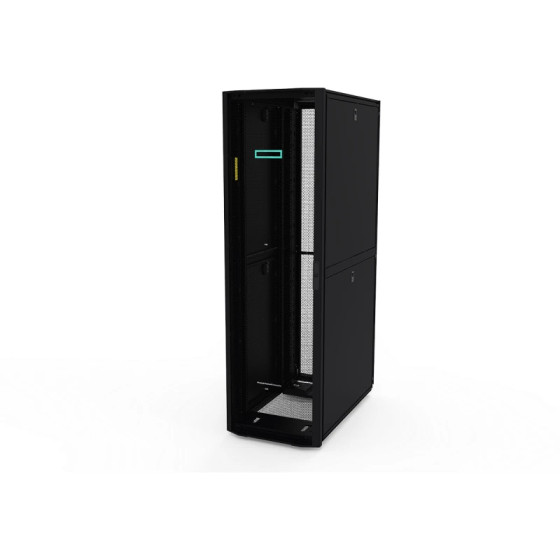

Une baie de 600 mm convient à du réseau seul : commutateurs, panneaux de brassage, petits boîtiers. Au-delà, elle devient vite inexploitable.

800 mm est le format courant dès qu'il y a un serveur ou un onduleur : il faut de la place derrière l'équipement pour les câbles, les connecteurs coudés et le rayon de courbure des fibres.

1 000 mm s'impose pour des serveurs profonds ou une gestion de câblage soignée sur les deux faces.

La règle simple : prenez la profondeur de votre équipement le plus long, et ajoutez 150 mm pour la connectique. Une baie trop juste oblige à forcer sur les câbles, et un câble contraint casse au niveau du connecteur.

Oui, dès qu'elle contient autre chose que du brassage passif — et c'est la première cause de panne prématurée dans un local technique.

Le mécanisme : une baie fermée piège la chaleur. Chaque équipement rejette son air chaud, qui monte et reste. La température interne peut dépasser de quinze degrés celle du local.

La parade minimale : un ou deux ventilateurs de toit avec thermostat, et des obturateurs sur les emplacements vides en façade — sans eux, l'air chaud recircule par l'avant au lieu d'être évacué.

Le sens compte : l'air entre en bas et en façade, sort en haut et à l'arrière. Un ventilateur monté à l'envers aggrave le problème.

Et le local lui-même doit rester tempéré. Sous notre climat, un local technique non climatisé plafonne l'été bien au-dessus de ce que supportent des disques.
