Câblage réseau : catégories de câbles, normes, quand tirer du RJ45

Le Wi-Fi a fait oublier le câble. À tort : pour tout ce qui est fixe — postes de travail, TV, consoles, imprimantes, points d'accès, caméras — une liaison Ethernet reste plus rapide, plus stable et plus sûre que n'importe quel Wi-Fi. Tirer quelques câbles au bon moment évite des années de lenteurs et de dépannages. Encore faut-il choisir le bon câble et le poser correctement.

Ce dossier fait le point sur les catégories de câbles, les normes et les cas où il faut passer au filaire. Il fait partie de notre univers Réseau & Connectivité. Pour le matériel, notre rayon réseau et connectivité et le rayon câbles & adaptateurs sont en ligne.

Pourquoi le câble reste supérieur

• Débit : un câble Gigabit délivre son débit en continu, sans le partager avec les voisins ni le perdre à travers les murs.
• Latence : quasi nulle et surtout constante — décisif pour la visioconférence, le jeu, la téléphonie IP.
• Fiabilité : pas de coupure aléatoire, pas d'interférence, pas de saturation aux heures de pointe.
• Sécurité : on ne capte pas un câble depuis la rue.
• Il soulage le Wi-Fi : chaque appareil passé en filaire libère de la bande passante pour les mobiles — un réflexe utile quand le Wi-Fi sature.

Anatomie d'un lien : de la baie à la prise

Un câblage structuré ne se résume pas à « un câble entre deux appareils ». Un lien complet comprend :

• le panneau de brassage dans la baie, où arrivent tous les câbles du bâtiment ;
• le câble horizontal (ou rocade), tiré dans les murs, les gaines ou les faux plafonds jusqu'à chaque poste ;
• la prise murale RJ45 à l'autre bout ;
• les cordons de brassage : un court entre le panneau et le switch, un autre entre la prise murale et l'appareil.

Cette organisation permet de tester chaque lien, de déplacer un poste sans retirer le câble, et de documenter le réseau. C'est le standard dès qu'on dépasse quelques prises.

Les catégories de câbles

Conseil : pour un câblage encastré, qu'on ne changera pas avant dix ou quinze ans, prenez du Cat 6a : le surcoût est faible et vous êtes tranquille pour toute évolution vers le 10 Gb/s. Pour des cordons visibles qu'on remplace facilement, du Cat 6 suffit.

Monobrin ou multibrin : ne pas se tromper

Deux constructions, deux usages :

• Monobrin (rigide) : chaque conducteur est un fil de cuivre plein. Meilleure conduction, moins d'atténuation sur les longues distances ; se sertit sur des prises murales et des panneaux de brassage. C'est le câble horizontal, celui qu'on tire dans les murs.
• Multibrin (souple) : chaque conducteur est composé de plusieurs brins fins. Plus flexible, résiste aux flexions répétées ; c'est le cordon de brassage, entre la prise et l'appareil.

Erreur classique : tirer 40 mètres de câble multibrin dans une gaine — l'atténuation fait retomber le lien Gigabit à 100 Mb/s. Autre erreur : sertir un connecteur RJ45 pour multibrin sur du monobrin (ou l'inverse) : le contact est mauvais et le lien instable.

Blindé ou non blindé (UTP, FTP, STP)

• UTP (non blindé) : le standard en intérieur, dans un environnement domestique ou de bureau classique. Moins cher, plus souple à poser.
• FTP / STP (blindé) : à réserver aux environnements perturbés — proximité de câbles électriques de forte puissance, moteurs, onduleurs de forte capacité, ateliers, ou passages parallèles longs avec le courant fort. Le blindage doit être relié à la terre aux deux bouts pour être efficace, sinon il fait antenne et peut nuire.

Faut-il du blindé au Maroc ?

Dans la plupart des bureaux et logements, non : l'UTP Cat 6 ou 6a fait très bien l'affaire, coûte moins cher et se pose plus facilement. Le blindé se justifie :

• dans les ateliers et locaux industriels (machines, variateurs, gros moteurs) ;
• quand le câble réseau doit longer le courant fort sur plusieurs mètres sans pouvoir s'en écarter ;
• à proximité immédiate d'un local technique électrique ou d'un groupe électrogène.

Attention : le blindé n'apporte rien si la mise à la terre du bâtiment est douteuse — ce qui arrive. Dans ce cas, mieux vaut de l'UTP bien écarté du courant qu'un blindé mal raccordé.

Les règles de pose

• Ne dépassez pas 90 mètres de câble encastré (+ 10 m de cordons), toutes catégories confondues.
• Éloignez les câbles réseau des câbles électriques : 20 cm minimum en parallèle, croisement à 90° quand ils doivent se rencontrer. Ne les faites pas passer dans la même gaine.
• Respectez un rayon de courbure généreux : un câble plié à angle vif perd ses performances. Pas d'agrafe qui écrase la gaine.
• Ne détorsadez pas les paires au-delà de 13 mm au sertissage : c'est la cause n°1 des liaisons Gigabit qui retombent à 100 Mb/s.
• Terminez sur des prises murales RJ45 et un panneau de brassage dans la baie, plutôt que des connecteurs sertis à la volée : c'est plus fiable et ça se teste.
• Laissez du mou (une boucle de service) de chaque côté : on est content d'en avoir le jour où on refait une prise.
• Faites certifier le câblage d'un bâtiment professionnel : un testeur donne le verdict paire par paire (longueur, diaphonie, atténuation).

PoE et câblage : ce que ça impose

Quand le câble transporte aussi l'électricité pour un point d'accès ou une caméra (PoE, voir choisir un switch) :

• du Cat 5e minimum, du Cat 6 de préférence : les paires plus épaisses chauffent moins.
• attention aux faisceaux serrés : 24 câbles PoE++ regroupés dans une même gaine s'échauffent ; on desserre ou on répartit.
• évitez le câble CCA (aluminium cuivré) vendu à bas prix : sa résistance élevée fait chuter la puissance PoE en bout de ligne et fait tomber les liens en marche. Exigez du cuivre pur.

Fibre optique en local : quand ?

Le cuivre est limité à 100 mètres. Au-delà, ou entre deux bâtiments, on passe à la fibre optique :

• liaison entre deux bâtiments d'un même site (bureaux + entrepôt) ;
• rocade verticale entre les étages d'un immeuble ;
• lien entre switches à haut débit (10 Gb/s et plus) via des modules SFP+ ;
• environnements où l'isolation électrique totale est un plus (la fibre ne conduit pas la foudre).

La fibre demande des connecteurs et une soudure spécifiques : c'est un travail de spécialiste, mais le câble lui-même est bon marché.

Planifier un câblage pour des locaux

Avant de percer, un plan simple évite les regrets :

• Deux prises RJ45 par poste de travail au minimum (poste + téléphone IP, ou évolution) ; davantage pour les salles de réunion et les zones d'impression.
• Une prise à chaque emplacement de point d'accès Wi-Fi prévu (plafond, couloir).
• Une prise à chaque emplacement de caméra.
• Un local technique central, ventilé, avec la baie, le brassage, le switch et un onduleur ; toutes les rocades y remontent.
• Un schéma des cheminements et un repérage des prises (numéro sur la prise = numéro sur le panneau).

Ce plan s'intègre à la démarche du guide équiper un parc informatique et des sujets de l'univers Tech pour l'entreprise.

Outils et pose : sertir, brasser, tester

• Pince à sertir et connecteurs de la bonne catégorie et du bon type (monobrin/multibrin) pour les cordons ;
• outil d'insertion (LSA) pour raccorder les prises murales et le panneau de brassage ;
• testeur de continuité pour vérifier l'ordre des paires (au minimum) ;
• certificateur pour un chantier professionnel : il valide chaque lien selon la norme et édite un rapport.

Quand faut-il tirer du câble ?

• un poste de travail fixe qui transfère des fichiers ou fait de la visio ;
• un NAS ou un serveur : toujours en filaire ;
• un point d'accès Wi-Fi qu'on veut placer loin de la box — c'est la meilleure façon d'étendre la couverture ;
• une TV ou une console pour le streaming et le jeu ;
• des caméras IP (avec du PoE, un seul câble suffit) ;
• lors de travaux ou d'un aménagement : c'est le moment idéal, le coût marginal est faible.

Les solutions sans percer

Si tirer un câble dans les murs est impossible :

• plinthes à goulotte ou moulures adhésives pour un cheminement discret ;
• câble plat à glisser sous une porte ou une plinthe ;
• à défaut, CPL ou Wi-Fi maillé — moins bons qu'un vrai câble, mais mieux qu'un Wi-Fi lointain.

Étiqueter et documenter : le quart d'heure qui rend des journées

C'est l'étape que tout le monde saute, parce qu'elle n'apporte rien le jour de la pose — et celle que l'on regrette à la première panne, deux ans plus tard, quand plus personne ne se souvient de quel câble va où.

• Étiquetez les deux extrémités, pendant la pose. Un câble tiré et non repéré devra être identifié plus tard au testeur, prise par prise : comptez une demi-journée pour une vingtaine de liens. Étiqueté sur le moment, c'est trente secondes par câble.
• Adoptez une nomenclature simple et cohérente — étage, local, numéro de prise — et tenez-vous-y. Un repère du type 1-B-04 se lit sans documentation ; une numérotation séquentielle arbitraire n'apprend rien à personne.
• Utilisez des étiquettes qui tiennent. Le marqueur sur la gaine et le ruban adhésif ne survivent pas à deux étés : l'encre s'efface, la colle sèche, l'étiquette tombe. Des étiquettes autocollantes imprimées, ou des bagues repérées, coûtent peu et durent la vie du câblage.
• Faites un plan, même sommaire. Une photo de la baie brassée proprement, un schéma des emplacements de prises, et la correspondance prise ↔ port de switch : trois documents qui tiennent sur une page, rangés dans la baie et copiés au format numérique.
• Notez ce qui ne se voit pas : les câbles passés dans une gaine mais non raccordés, les longueurs disponibles, les percements existants. C'est exactement ce qui permet d'ajouter une prise plus tard sans rien casser.
• Photographiez avant de refermer. Une photo des saignées et des passages avant que le plâtre ou le faux plafond ne les recouvre vaut tous les plans du monde le jour où il faut percer.

En entreprise, ce dossier a une valeur supplémentaire : il rend le réseau transmissible. Un prestataire qui intervient sur une installation documentée facture le temps du travail ; sur une installation muette, il facture d'abord le temps de la comprendre.

Les erreurs qui coûtent cher

• tirer du câble multibrin souple sur de longues distances ;
• acheter du câble CCA (aluminium) au lieu du cuivre pur ;
• faire passer réseau et courant fort dans la même gaine ;
• détorsader trop les paires au raccordement ;
• sertir des RJ45 à la volée au lieu de poser prises et panneau ;
• ne pas repérer les câbles ni tester les liens ;
• sous-estimer le nombre de prises : on en manque toujours.

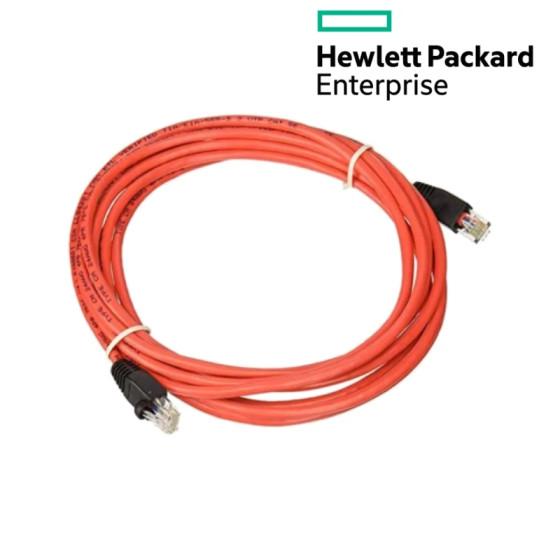

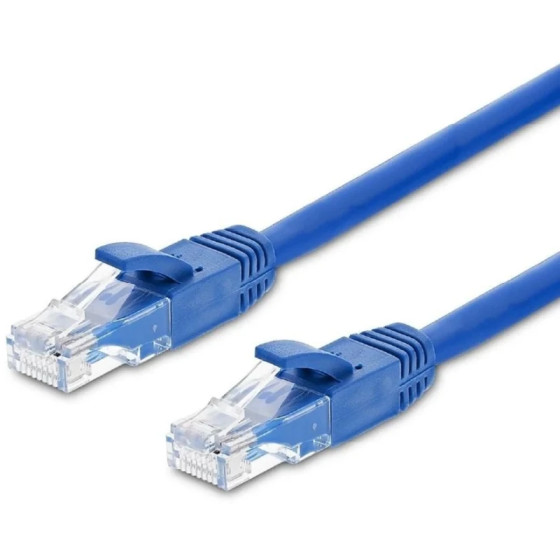

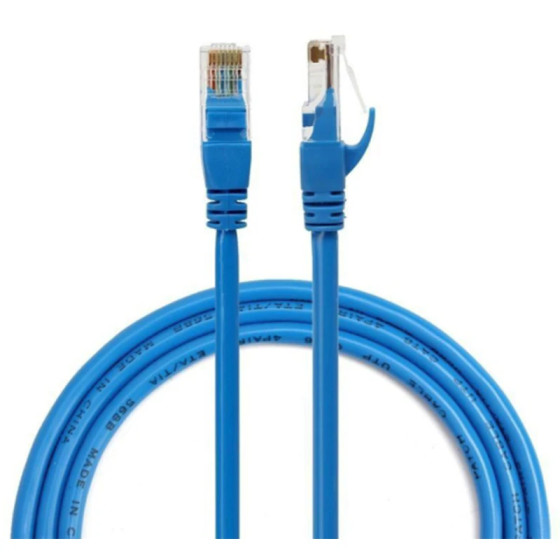

Les cordons de brassage et les adaptateurs

Le câblage fixe n'est que la moitié du sujet : entre la prise murale et la machine, ce sont des cordons de brassage et des adaptateurs qui font le lien, et c'est souvent là que le débit se perd. Ugreen et XtremeMac couvrent ce segment — cordons de longueurs courantes, adaptateurs USB-C vers Ethernet pour les portables qui n'ont plus de port réseau.

Le réflexe utile : vérifier la catégorie annoncée sur le cordon lui-même, pas seulement sur l'emballage. Un lien Cat 6 tiré proprement puis raccordé avec un cordon de récupération non marqué redescend au niveau du maillon le plus faible.

Questions fréquentes

Cat 6 ou Cat 6a pour une maison ?

Du Cat 6 suffit largement pour un usage domestique en Gigabit. Le Cat 6a se justifie si vous encastrez pour quinze ans et voulez être prêt pour le 10 Gb/s.

Un câble plus cher donne-t-il un meilleur débit ?

Au-delà d'un câble de bonne facture en cuivre pur et de la bonne catégorie, non. Ce qui compte, c'est la pose (longueur, écartement du courant, raccordement soigné) et la catégorie adaptée à l'usage.

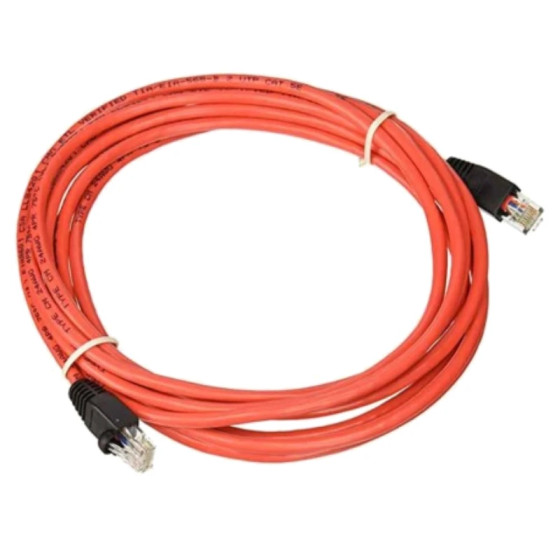

Peut-on utiliser un vieux câble Cat 5 (sans le « e ») ?

Pour du 100 Mb/s, oui ; pour du Gigabit, c'est aléatoire. Sur une installation qu'on garde, remplacez-le par du Cat 6.

En résumé

Pour tout ce qui est fixe, le câble Ethernet reste imbattable en débit, en latence et en fiabilité. Choisissez du Cat 6 pour des cordons, du Cat 6a pour de l'encastré durable, du monobrin pour l'horizontal et du multibrin pour les cordons, du cuivre pur toujours, du non blindé sauf environnement perturbé. Respectez les distances, éloignez du courant fort, ne détorsadez pas les paires, terminez sur des prises murales testables, et planifiez large. Chaque câble tiré au bon moment vous épargne des années de dépannage Wi-Fi. Nos conseillers vous accompagnent, du câble au switch, dans notre rayon réseau.
